Van bi điều khiển điện

Giá: Liên hệ

Thông số kỹ thuật chung của van bi điều khiển điện

  • Kích thước van: DN15 (1/2″) – DN200 (6″)
  • Kiểu lắp: dạng lắp ren – rắc co, hoặc bắt mặt bích
  • Vật liệu van: Toàn thân inox ( Sus 304. sus 316)
  • Điện áp: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
  • Áp lực cho phép: PN16, PN25, PN40, PN60
  • Nhiệt độ làm việc: -20°C đến 200°C
  • Kiểu hoạt động: ON/OFF hoặc tuyến tính
  • Xuất sứ: Taiwan, Korea, Japan, v.v….
  • Bảo hành 12 tháng
  • Hàng luôn có sẵn tại kho vật tư

Giảm 10% cho khách hàng đặt đơn hàng đầu tiên

Mô tả

I: Van bi điều khiển điện là gì?

1 : Định nghĩa

Van bi điều khiển điện là loại van bi thường được sử dụng để điều khiển BẬT / TẮT nước, không khí, dầu và các môi chất tương thích khác.
Van bi điều khiển điện sử dụng thiết bị truyền động điện có điện áp 24V, 220V thông dụng, 110V và 380V điều khiển mô tơ quay đóng mở van bi để điều khiển chúng đóng mở.
Bộ truyền động van điện thường chuyển đổi động cơ đầu ra mô-men xoắn thấp tốc độ cao thành đầu ra mô-men quay tốc độ cao tốc độ thấp dẫn động van thông qua hộp số.
Van bi điều khiển điện sử dụng thiết bị truyền động điện quay một phần vì góc làm việc của van bi thường là 90 độ và rất phổ biến vì van bi dẫn động điện có thể cung cấp một giải pháp hiệu quả về chi phí cho việc tự động hóa van. Chúng có sẵn trong nhiều loại vật liệu, lớp áp lực và kết nối cuối

2: Ứng dụng

Van bi điều khiển điện thường được sử dụng rộng rãi để lắp đặt cho các hệ thống đường ống sản xuất, cung cấp nước, điều tiết chất lỏng, khí nén hoặc hơi tại các nhà máy, khu công nghiệp , khu chế xuất… cụ thể như :

  • Nhà máy sản xuất gạch men, xi măng, bột giấy, bột ngô.
  • Nhà máy xử lý nước, nước thải, nước tưới, nước sinh hoạt, đài phun nước
  • Nhà máy sản xuất hơi, lò hơi, máy làm đá
  • Nhà máy sane xuất nước ngọt, sữa, bia, rượu
  • Nhà máy sản xuất tôn, sắt, thép …
  • Nhà máy sản xuất thức ăn gia súc
  • Nhà máy sản xuất vải ….
  • Van bi điện đã được sử dụng rộng rãi trong dầu khí, hóa chất, sản xuất điện, giấy, hạt nhân, hàng không, tên lửa và các ngành khác, cũng như cuộc sống hàng ngày của con người.
  • Để một hệ thống hoạt động và vận hành hiệu quả nhất thì cần lựa chọn đúng loại van chất lượng cao, đúng môi trường, áp lực, chức năng của từng loại van

3: Ưu điểm

Van bi điều khiển điện được sử dụng rất phổ biết vì những ưu điểm vượt trội như sau

  • Dễ dàng thay thế từng bộ phận khi gặp sự cố (ví dụ thay van bi hoặc có thể thay phần điều khiển điện)
  • Kiểu lắp ráp có thể là ren, rắc co, mặt bích dễ dàng trong lắp đặt và vận hành
  • Van bi điện dùng được nhiều cấp điện áp khác nhau: 220V, 380V, 24V ( Thông dụng nhất vẫn là loại 220V và 24V)
  • Các loại van bi điện đều chịu được nhiệt độ cao lên đến 220 oC. Nên sẽ được úng dụng cho các môi trường nhiệt độ cao thay vì sử dụng các loại van bướm điều khiển điện.
  • Van bi có cấu tạo chắc chắn,  nên có độ bền và tuổi thọ cao.
  • Ứng dụng rộng rãi, từ vài mm đến hàng chục mm đường kính, .Both chân không cao và áp suất cao có thể được áp dụng
  • Chặt chẽ, đáng tin cậy. Hiện tại, vật liệu làm kín chủ yếu là PTFE, vì vậy nó có khả năng bịt kín tốt, và cũng đã được sử dụng rộng rãi trong chân không.

4 : Nhược điểm

Ngoài những ưu điểm như trên thì van bi điều khiển điện vẫn còn một vài nhược điểm chưa thể cải thiện như :

  • Van cần khoản diện tích lớn để lắp đặt (van bướm điện hay van điện từ cần diện tích ít hơn so với van bi điện).
  • Thời gian đóng mở lâu hơn so với các loại van bi điều khiển khí nén hay van bướm điều khiển khí nén. Thời gian đóng mở van bi điện thông thương giao động từ 10 – 30s.
  • Do kết cấu chắc chắn , vật liệu chủ yếu là inox nên trọng lượng của van bi khá nặng.
  • Giá thành sản phẩm khá cao so với những sản phẩm khác

5 : Hình ảnh thực tế và một số tên gọi khác thường gặp

Van bi điều khiển điện cũng thường được gọi với nhiều tên khác nhau như

  • Van bi điều khiển bằng điện
  • Van bi inox điều khiển bằng điện
  • Van bi điện
  • Van bi tự động
  • Van bi 2 cửa tự động
  • Van điện kiểu bi

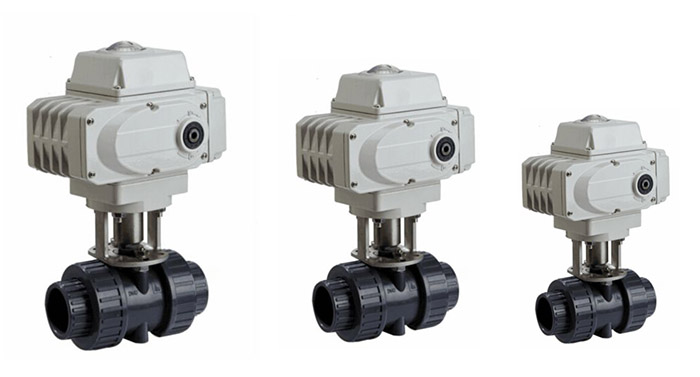

Hình ảnh thực tế van bi điều khiển điện
Hình ảnh thực tế van bi điều khiển điện

II: Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện

1 : Cấu tạo van bi điều khiển điện

Cũng giống như hầu hết các loại van điều khiển , van bi điều khiển điện có cấu tạo cơ bản gồm 2 bộ phận chính là van bị và bộ điều khiển điện

a:  Phần van bi

Van bi là phần mà lưu chất trên đường ống sẽ chảy qua van, đối với dòng van bi này tùy vào môi trường sử dụng mà chúng ta có thể lắp các loại van bi khác nhau, tuy nhiên thông dụng nhất vẫn là van bi inox, van bi nhựa

Phần van bi cơ này cũng giống loại van bi thông thường van bi tay gạt, van bi lắp ren, van bi mặt bích mà chúng ra hay thấy. Lựa chọn đúng van bi phụ thuộc vào việc sử dụng nó trong môi trường gì? Ví dụ môi trường nước sạch, khí nén ta chọn: Van bi inox, van bi nhựa, van bi gang, van bi đồng. Môi trường nước thải sử dụng van bi inox gioăng teflon, van bi nhựa UPVC CPVC. Môi trường thực phẩm sử dụng van bi vi sinh.

Tùy thuộc vào các môi trường nước, nước sạch, nước thải, khí nén, hơi nóng, hóa chất, nước ăn mòn, dược phẩm, thực phẩm, đồ uống, xi măng, than, chất rắn, lỏng, khí… mà chúng ta lựa chọn đúng loại van bi quyết định đến sự thành công hay không của cả hệ thống.

Van bi được cấu thành từ 4 bộ phận chính

  • Thân : Được sản xuất từ các nguyên liệu như đồng, inox, gang, thép,… Là bộ phận chính để lắp ghép các thành của thân bi chi tiết cấu thành sản phẩm.
  • Bi : Hay còn gọi là đĩa van có cấu tạo hình cầu và được đục lỗ xuyên tâm. Bi thường được làm từ inox hoặc thép chống dỉ có độ cứng cao và độ ăn mòn thấp chịu được nhiều loại hóa
  • Trục : Là bộ phận kết nối và truyền lực từ bộ phận điều khiển hoạt động tới bi van.được làm từ hợp kim cứng ít bị ăn mòn để ko gây ảnh hưởng tới hoạt động của van.
  • Gioăng làm kín : có chức năng làm kín cho trục Bi các giăng làm kín này được chế tạo từ teflon hoặc cao su chịu lực vá các vật mềm. Có tác dụng làm kín các chi tiết cấu thành nên van.
Cấu tạo van bi
Cấu tạo van bi

b: Bộ điều khiển điiện

Bộ điều khiển điện hay còn gọi là motor điện là một thiết bị điều khiển truyền điện vào động cơ điện làm quay mô tơ và tác động vào trục van xảy ra hiện tượng mở/đóng.
Phần van mô tơ điện được sản xuất hàng loạt theo các model được thiết kế để lắp cho từng kích co chính xác nhất được tính toán của van bi hoặc van bướm.
Ngoài ra mô tơ điện cũng có thể lắp với van bi chất lượng khác nhau.
Cầu tạo mô tơ điện được làm từ hợp kim nhôm, vỏ kim loại bền hoặc từng hãng mà nhà sản xuất thiết kế loại nhựa.
Điện áp được cài đặt từ 24V, 220V, 380V, việc lựa chọn mô tơ điện khi van quý khách vần chú ý đến lực kéo của từng mô tơ.
Mô tơ điện chuẩn nhất sẽ có thông số chống thấm theo tiêu chuẩn IP67 chống ẩm ướt.

Bộ điều khiển van tuyến tính | Electric actuator | Van điều khiển tuyến tính
Bộ điều khiển điện tuyến tính



2: Nguyên lý hoạt động

Trong thực tế ứng dụng công nghiệp thì van được sử dụng nhiều với dạng on/off vì kiểu hoạt độn này khá đơn giản và phù hợp với nhiều hoạt động sử dụng. Ở bài viết này chúng tôi xin đưa ra nguyên lý hoạt động cơ bản của dạng ON/OFF :
Nguyên lý hoạt động của van bi điều khiển bằng điện- Chúng ta có thể setup van ở trạng thái thường đóng hoặc thường mở. Ví dụ thông thường nhất là van ở trạng thái thường đóng. Chúng ta có thể quan sát trạng thái của van qua cửa sổ quan sát phía trên cùng của bộ điều khiển.
Khi chúng ta cấp điện cho van có thể điện áp 24, 220V, 110V, 380V thì mô tơ của van sẽ hoạt động, mô tơ điện này sẽ làm cho cơ cấu trục bánh răng quay và chuyển nó thành trục của van bi quay.
Hiện tượng quay của trục van bi giúp van bi chuyển trạng thái từ đóng sang mở hoặc ngược lại từ mở sang đóng
Trong bộ điều khiển sẽ có một công tắc giới hạn hành trình giúp cho trục của van bi chỉ quay 1 góc nhất định: Thông thường sẽ quay 1 góc 90 độ, khi đó van sẽ chuyển sang trạng thái đóng hoàn toàn hoặc mở hoàn toàn.
Khi van quay 90 độ thì dòng điện sẽ tự ngắt do công tắc giới hạn hành trình tác động. Như vậy trong suốt quá trình mở van thì động cơ không hề phải hoạt động khác với dòng van điện từ. Làm tăng tuổi thọ cho thiết bị
Và khi chúng ta cần trở lại trạng thái đóng thì chuyển mạch và cấp điện và van sẽ thực hiện hành trình đối nghịch trở về trạng thái đó

Nguyên lý hoạt động van bi điều khiển điện

3:Thông số kỷ thuật chung của van bi điều khiển điện

  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.
  • Kiểu lắp van: Kiể ren, kiểu rắc co, kiểu mặt bích
  • Vật liệu van: Toàn thân inox (SS304, SS316), Nhựa PVC, UPVC, CPVC
  • Điện áp van: 24V, 220V, 380V dạng 2 fa, 3 fa 50 ~ 60 Hz
  • Áp lực van max: PN16, 25bar, 40 kg, PN60
  • Nhiệt độ van: – 10 độ C ~ 200 độ C
  • Kiểu hoạt động: ON/ OFF hoặc Tuyến Tính
  • Xuất xứ: Korean, Taiwan, Chinas, Japanse

4: Sơ đồ mạch điện van bi điều khiển điện

Sơ đồ mạch điện van bi điều khiển điện
Sơ đồ mạch điện van bi điều khiển điện

Trên đây là sơ đồ đấu nối cho bộ truyền động với điện áp 220v. Qua sơ đồ ta thấy được cách đấu nối để motor khởi động, một dây nguồn điện sẽ được đấu vào cổng 2. Dây còn lại sẽ được đấu vào công tắc chuyển đổi để kết nối vào cổng 3(open) và 4(close) của bộ truyền động. Khi van ở trạng thái đóng, cung cấp nguồn điện vào tổ hợp cổng 2-3 để van mở. Khi van đang ở trạng thái mở, cấp điện vào tổ hợp cổng 2-4 để đóng van.

Ngoài ra còn có các cổng khác như 5, 6 là cổng đèn tín hiệu thông báo được lắp đặt trên tủ. Cổng 7, 8, 9 để truyền tín hiệu thông báo trạng thái của van về hệ thống điều khiển. Cổng 10 đến kết nối với dây tiếp địa. Tùy vào từng nhu cầu của các hệ thống khác nhau mà ta sử dụng các cổng này một cách linh hoạt. Nhưng thường thì chúng ta chỉ quan tâm đến cổng 2, 3, 4, ba cổng để bộ truyền động có thể hoạt động tốt.

III : Phân loại van bi điều khiển điện

1: Phân loại theo vật liệu

Dựa vào vật liệu ta có thể phân loại van bi điều khiển điện theo 4 loại cơ bản sau

  • Van bi gang điều khiển điện.
  • Van bi thép điều khiển điện
  • Van bi inox điều khiển điện.
  • Van bi nhựa điều khiển điện

2:Phân loại theo nguồn điện cấp cho đầu điều khiển điện

Nguồn cấp vào đầu điều khiển điện ( mô tơ điện) có thể là 24V, 220V, 380V. hoặc 4 – 20mA. Dựa vào nguồn điện cấp vào chúng ta chia thành 2 loại sau:

a: Van bi điều khiển điện on/off

Dòng van bi này chỉ cho phép điều khiển ở hai chế độ là luôn đóng – đóng cửa van kín (OFF), luôn mở – mở van hết cở (ON). Khi cấp điện trạng thái van chỉ hoạt động hành trình đóng và mở hết cỡ. Van bi on off chỉ chuyên dùng cho hệ thống lưu chất chảy thẳng, không dùng cho điều tiết dòng chảy nhiều hoặc ít, mở van theo góc nhất định như dòng van điều khiển tuyến tính

b :Van bi điều khiển điện tuyến tính

Dòng van điều khiển tuyến tính cho phép điều khiển hai chế độ on/off và chế độ tuyến tính. Đối với chế độ tuyến tính có thể điều khiển van bi mở một góc nhất định cho phép lưu chất đi qua với lưu lượng lớn nhỏ tùy chỉnh.

Bảng mạch của van bi điện tuyến tính sử dụng dòng điện 4mA – 20mA xuất tín hiệu nhằm điều tiết lưu lượng dòng chảy của môi chất. Ngoài ra một số dòng van bi tuyến tính có thể hiện thị góc mở trực tiếp trên màn hình LCD bộ điều khiển.

Ngoài bảng mạch tín hiệu 4mA – 20mA thông dụng, van còn có dòng tín hiệu analog 0 – 10V ít thông dụng hơn. Van điều khiển thông minh cho phép nhận tín hiệu từ máy tính, tủ điều khiển PLC kiểm sát và điều khiển lưu lượng dòng chảy

Van Bi Điều Khiển Điện Tuyến Tính
Van bi điều khiển điện tuyến tính

3 : Phân loại theo nguồn gốc, xuất xứ

Dựa vào nguồn gốc, xuất xứ ta chia van bi điều khiển điện thành mấy loại phổ biến như sau:

  • Van bi điều khiển điện Trung Quốc
  • Van bi điều khiển điện Đài Loan
  • Van bi điều khiển điện Hàn Quốc
  • Van bi điều khiển điện Nhật Bản
  • Van bi điều khiển điện EU
  • Van bi điều khiển điện Malaysia

Hiện nay công ty chúng tôi cung cấp đầy đủ các loại van bi điều khiển điện nêu trên , quý khách có nhu cầu mua hàng hoặc hỗ trợ kỹ thuật vui lòng liên hệ : 0395 498 439
